OMPHobby M4 Max

[Astra La Vista]

Bilder werde ich heute Abend machen ggf ein Video wo ich es besser zeigen kann wenn ich von der Arbeit zuhause bin,

aktuell habe ich noch ein Bild vom Heckservo Tab in der Brain Software.
Da sieht man auch, dass die Endpunkte vom Weg her auf beiden Seite stark abweichen.


[Astra La Vista]

So Leute🚁

Ich bin gerade von der Arbeit zuhause durch die Tür und habe mal direkt das Video zu meinem Heck(anlenkungs) Problem gemacht.

Ich hoffe, dass es eine Lösung für das Problem gibt.

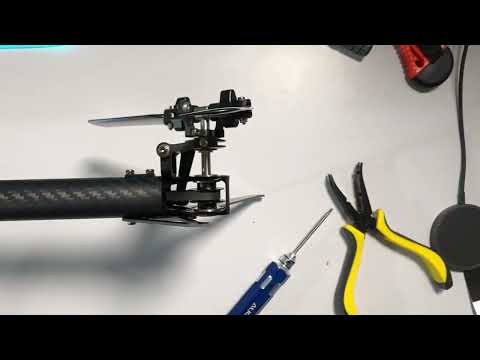

Hier das Video:

Vorab wüsche ich schon mal einen schönen Abend.

Beste Grüße,
Joschi😎

[Gast]

Du musst dein Gestänge anpassen.
Die Vorspur ist übrigends in die Falsche Richtung. Das eingeklappte Blatt muss wenn man von hinten drauf schaut nach rechts weg gehen nicht wie bei dir nach links.

[Astra La Vista]

Danke für den Tipp.😉
Ich weiß, dass das falsch ist. Ich wollte nur die aktuelle Situation zeigen.
Dazu müsste ich das Anlenkungsgestänge kürzen.
Was aber im Umkehrschluss bedeutet, dass ich noch weniger Weg an der Heckpitchhülse zum Heckrotorgehäuse habe.

Was mir gerade so spontan einfällt:
Was ist denn, wenn das Servohorn am Heckservo nicht 90 Grad hat bzw. nicht senkrecht zur Hauptrotorwelle steht?
Weil dann würde ich einfach das Servohorn um zwei oder drei Zähne weiter nach rechts setzen und das Anlenkungsgestänge so kürzen, dass die Heckpitchhülse mittig auf der HRW steht?
Dann könnte ich auf jeden Fall beide Endanschläge mit vollem Weg bedienen.

[Gast]

Wenn der Volle Weg genutzt werden kann der Hülse bzw was nötig ist sollte es gehen. Aber die Hülse sollte mittig sein bei Knüppel Mitte und ca der selbe Weg links -rechts . Eine Vorspur ist gut aber evtl heute nichtmehr unbedingt von Nöten. Meine Meinung dazu.

[Johnny]

Servoarm 115° zum Servo, senkrecht im Chassis.
Gestänge so ablängen, dass die Heckmechanik rechtwinklig steht. Dann ist der Slider auch in der Mitte der Welle.
That's it.

[Astra La Vista]

Danke Leute,

Ich probiere es mal und werde berichten!

[Leroy]

Ich meine, ich sehe, deutlich, dass deine Anlenkhebel am Heck nicht rechtwinklig steht, wenn der Servoarm senkrecht steht. I musste mein Gestänge auch um ca 8mm kürzen

[Astra La Vista]

Danke Leroy für deinen Beitrag.

Ich hatte das Anlenkungsgestänge mit diesen silbernen Kugelpfannenaufnahme Teilen bereits mit 2K Kleber miteinander verklebt.
Zum Glück habe ich es gerade hinbekommen mit einem Heißluft Fön voneinander zu lösen. Ein kürzen des Anlenkungsgestänge ist jetzt kein Problem mehr


[Astra La Vista]

! ! ! D A N K E ! ! !


Ich habe ja selbst nicht dran geglaubt, dass ein kürzen der Stange die Lösung aller Probleme ist.

Anlenkstange vorm kürzen:


Anlenkstange nachdem kürzen:


Servohorn bei 90 Grad Stellung zu Anlenkstange (hier bin ich am Servohorn im oberen Loch. Abstand Kugelkopf zu Servohornmitte ca. 16 mm):


Dabei habe ich die Heckschiebehülse (fast) mittig stehen:


Endanschläge passen:


Auch in der vorherigen Problemrichtung :


Am Servo ist bei den Endanschlägen auch alles fein und nichts stößt wo an:


In der Brain2 Software passt auch alles. Ich habe keine großen Abweichungen in beide Richtungen:



Ich hoffe das detaillierte zeigen der Bilder und Beschreibung ist okay.

Ich bin einfach super H A P P Y das es jetzt funktioniert!!!

DANKE an alle Beteiligten hier im Forum und auch an @Joh der mir bei diesem Problem zur Seite stand.


Ich gehe dann mal in die Falle.

Over and Out,
Joschi

[Johnny]

Ich habe ja selbst nicht dran geglaubt, dass ein kürzen der Stange die Lösung aller Probleme ist.

Naja, warum stünde sonst in der Anleitung "Different types of servos require different linkage rod lengths, with micro servosneeding approximately 584mm, and mini servos requiring about 589mm" und "Pay attention to the correct rod length."

[Astra La Vista]

Das habe ich eben auch nochmal nachgesehen - Ich weiß, dass ich die Anlenkung für mein damalige Midi Servo angefertigt habe.

Und das die Stange fürs Mini Servo kürzer hätte sein müssen.

Aber es war mir nicht ersichtlich, dass damit das Problem mit dem Anstoßen der Stange am Heckservo verhindert wird.

Aber für mich ist jetzt alles fein.

Wieder was dazu gelernt für die Zukunft

[Johnny]

Ich komme nochmal auf die farbigen Heckrohre zurück: Mein Händler weiss noch von nichts, hat auch keine Teilenummer.

OSHM4X036G für Crystal Green
OSHM4X036O für Magic Orange
OSHM4X036R für Begonia Pink

[Kartoffelstecker]

Klar reklamiert man sowas.
In meinem Bausatz gab es keine Probleme mit den Blättern.

Reklamierte Blätter wurden von Live Hobby schnellsten ersetzt. Die neuen Blätter passen perfekt in die Blatthalter.

[Astra La Vista]

Ich habe meine reklamierten Blätter auch heute von LH erhalten.
Hatte mir in der Zwischenzeit bereits Ersatz von einem anderen Shop bestellt.
